3D inmeten / CAD, BIM en tekeningen
CAD, BIM en technische tekeningen uit scan of bestaande situatie
Een ruwe puntenwolk is niet voor ieder team direct bruikbaar. 360models zet de relevante meetgegevens om naar CAD, BIM, technische tekeningen, revisiedocumentatie of een meetbare online viewer.
Kort antwoord
Na het 3D inmeten zetten we de relevante vormen en maten om naar de tekening of het model dat je nodig hebt. CAD is geschikt voor nauwkeurig tekenwerk, BIM voegt informatie over gebouwonderdelen toe en een technische tekening maakt de situatie leesbaar voor ontwerp, revisie, offerte, beheer of overdracht. De oorspronkelijke scan kan daarnaast als visuele controle beschikbaar blijven.
Wanneer relevant
Herken je een van deze situaties?
Als je geen ruwe point cloud wilt ontvangen, maar direct bruikbare CAD-, BIM- of tekenbestanden nodig hebt.
Als een bestaande situatie moet worden vastgelegd voor ontwerp, engineering, renovatie, calculatie, beheer of overdracht.
Als alleen relevante onderdelen uitgewerkt hoeven te worden en een volledig zwaar BIM-model onnodig duur of traag is.
Als CAD, BIM, PDF, scanbeelden en de online viewer bij hetzelfde project of object moeten blijven.
Als engineers, aannemers of beheerders op basis van actuele geometrie willen werken in plaats van verouderde tekeningen.
Als je hulp nodig hebt om te bepalen welk resultaat past: 2D CAD, BIM, een technische tekening, een meetbare viewer of een combinatie.
Mogelijkheden
Zo maakt 360models 3D bruikbaar
Point cloud naar CAD

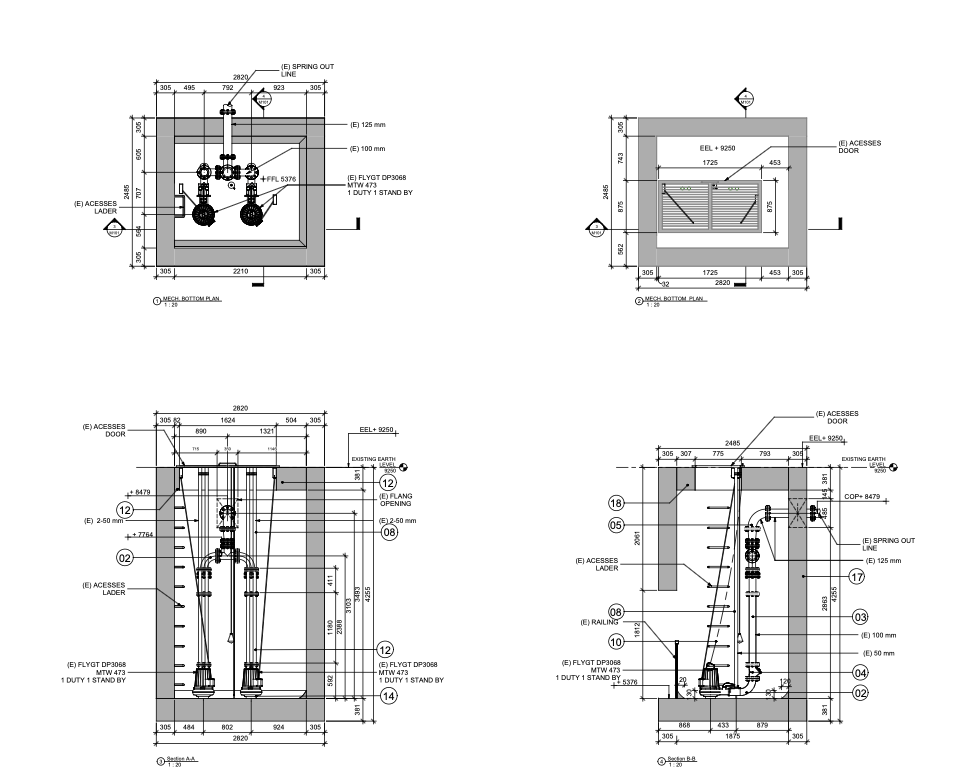

Vertaal relevante geometrie naar plattegronden, doorsneden, aanzichten, maatvoeringslagen of technische objecttekeningen.
Scan to BIM

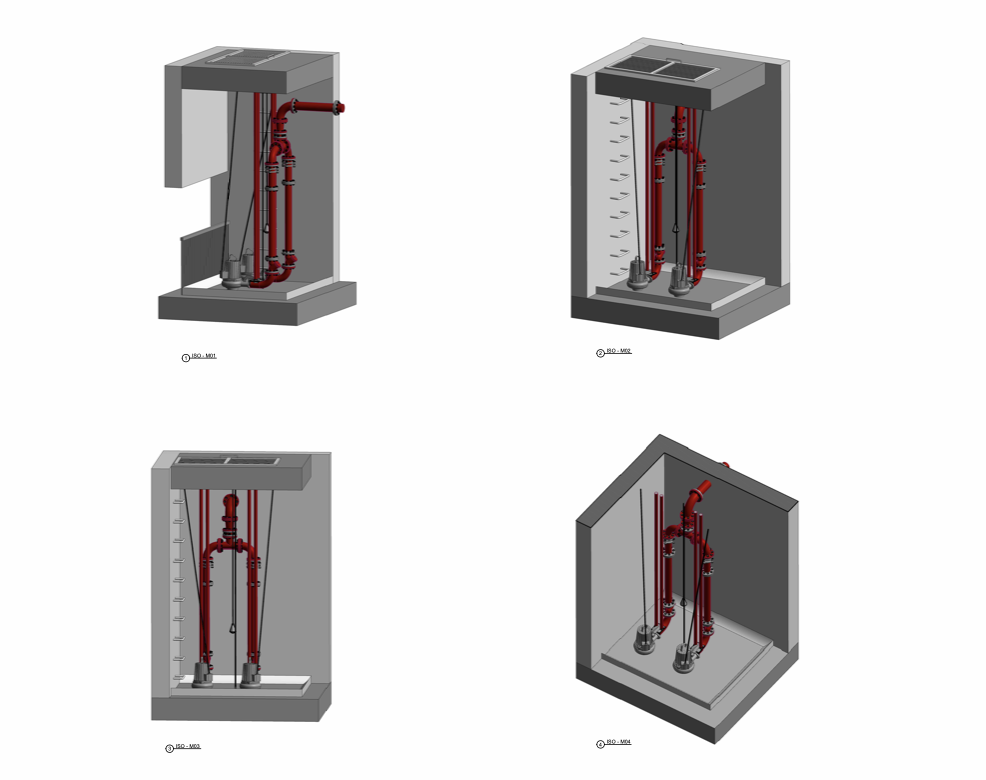

Gebruik de meetgegevens uit de scan als basis voor een BIM- of IFC-model wanneer gebouwonderdelen en hun informatie nodig zijn voor ontwerp, renovatie, beheer of overdracht.
Technische tekeningen
Maak duidelijke tekeningen van installaties, ruimtes, objecten, componenten, sparingen, leidingen of bestaande technische situaties.
As-built en revisie
Leg vast wat er werkelijk staat en maak dat bruikbaar als revisietekening, opleverdocumentatie of overdrachtsset.
Viewer naast bestanden
Houd de meetbare 3D viewer naast CAD, BIM of PDF beschikbaar. Zo kunnen collega's en opdrachtgevers de tekening vergelijken met de vastgelegde situatie.
Gericht modelleren
We modelleren alleen wat nodig is. Dat houdt de doorlooptijd en kosten lager dan wanneer de volledige omgeving onnodig gedetailleerd wordt uitgewerkt.
Bestandstypen
Bestanden voor 3D modellen, puntenwolken en documentatie
360models brengt verschillende 3D bronnen samen. We bepalen per project welke bestanden direct bruikbaar zijn, welke we eerst lichter of geschikter maken voor online gebruik en welke als origineel bronbestand bewaard blijven.
3D bestanden
Puntenwolken (point clouds)
Afbeeldingen en documentatie
Aanpak
Van bronbestand naar dagelijks gebruik
Bepaal het gewenste resultaat
We kiezen eerst of CAD, BIM, technische tekening, PDF, viewer of een combinatie nodig is.
Leg brondata vast
De bron kan een SLAM scan, fotogrammetrie, drone-opname, mobiele scan, bestaand CAD-bestand, foto, PDF of point cloud zijn.
Selecteer relevante geometrie
Niet alles wordt automatisch overgetekend. We bepalen welke onderdelen maatgevend zijn voor het doel.
Werk CAD, BIM of tekening uit
We zetten de relevante onderdelen om naar een tekening of model met het vooraf afgesproken detailniveau.
Controleer naast de 3D scan
Waar nuttig blijft de scan of viewer beschikbaar om maatvoering, posities en interpretaties visueel te controleren.
Lever en beheer
Bestanden kunnen worden geleverd als DWG, DXF, IFC, PDF of als beheerbare 360models asset met brondata en metadata.
FAQ
Veelgestelde vragen
Nee. 3D inmeten is het digitaal vastleggen van de bestaande situatie. CAD, BIM en technische tekeningen zijn mogelijke resultaten die we daarna uit de meetgegevens maken.
Waar kan 3D jouw team direct helpen?
Start bij het probleem dat je wilt oplossen. Gegevens en bedrijfslogica kunnen in bestaande software blijven; 360models voegt alleen de benodigde 3D vastlegging, het beheer en de visuele toepassing toe.
